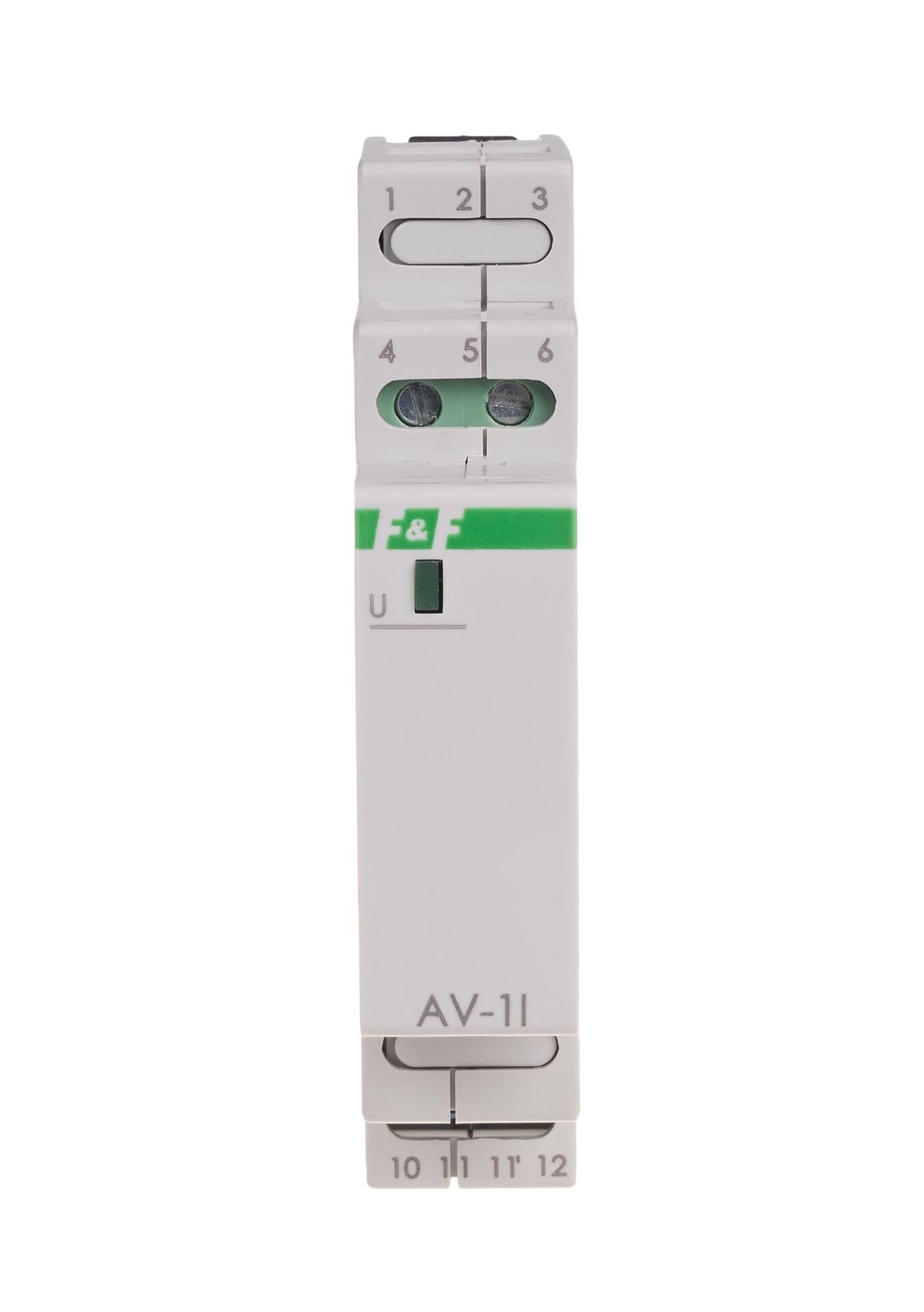

AV-1I voltaj dönüştürücü
Sipariş endeksi: MAX-AV-1I, 5908312595335
Ürün Açıklaması
voltaj dönüştürücü.
Analog.
Akım (4-20 mA). AV-1I modülü voltajı ölçmek ve ölçülen miktarı 4÷20 mA aralığında birleşik bir analog akım çıkış sinyaline dönüştürmek
için tasarlanmıştır .
AV-1I voltaj dönüştürücü nasıl çalışır?
AV-1I voltaj akım dönüştürücü, giriş voltajının (AC veya DC voltaj devresi) değerini sürekli olarak ölçer . Ölçülen gerilim değeri , 0÷400 V ölçüm aralığının eşdeğeri olan 4÷20 mA aralığında Iout çıkış DC sinyaline orantılı olarak dönüştürülür. Gerilim dönüştürücü,
gerçek rms değerinin (TrueRMS) ölçülmesini sağlar. Genliği 400 V'u aşmayan DC ve AC gerilimi (yaklaşık 285 V RMS kesintisiz sinüs dalgası gerilimine eşdeğer).
Modülün sinyal çıkışı, iletilen sinyalin doğruluğunu etkileyen ağ girişimini ortadan kaldıran bir parazit önleyici filtre ile korunur. Bu, 300 m uzunluğa kadar sinyal kablolarının kullanılmasına izin verir.
AV-1l voltaj dönüştürücü, voltajın True RMS değerini ölçer. Bu sayede bozuk dalga formlarında da yüksek ölçüm doğruluğu garantisi veriyoruz.
Teknik Veri:
|
Besleme gerilimi |
9÷30VDC |
|
maksimum voltaj |
320VAC / 450VDC |
|
G/Ç arıza voltajı |
3 kV |
|
Maksimum ölçüm hatası |
±0,5V |
|
çıkış sinyali |
4÷20mA |
|
İşleme hatası |
±%0,5 |
|
Sinyal çıkış kablosunun uzunluğu |
300 m |
|
TrueRMS ölçüm aralığı - AC voltajı |
0÷285V |
|
TrueRMS ölçüm aralığı - DC voltajı |
0÷400V |
|
bağlantı |
2,5mm² vidalı terminaller |
|
Sıkma torku |
0,4Nm |
|
Güç tüketimi |
0,8W |
|
Çalışma sıcaklığı |
-20÷50°C |
|
Boyutlar |
1 modül (18mm) |
|
Kurulum |
35mm ray üzerinde |
|
Güvenlik düzeyi |
IP20 |
