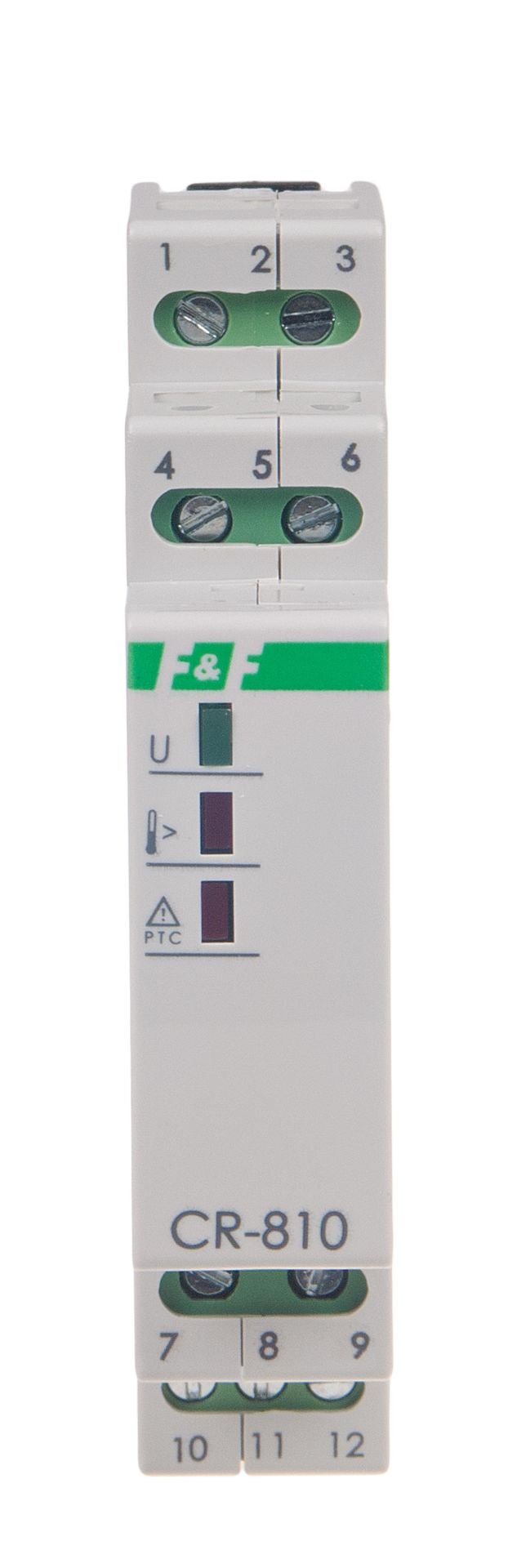

Direnç rölesi CR-810 DUO
CR-810DUO, 5908312595519
Ürün Açıklaması
PTC termistörleriyle işbirliği için . Direnç (termal)rölesi, 1÷6 adet seri olarak bağlanan PTC termistör sensörlerini kullanarak elektrikli cihazları istenmeyen sıcaklık artışlarına karşı korumak için kullanılır.
Çalışma
Düzgün çalışma (11-12 kontakları kapalı) yeşil LED U'nun yanmasıyla belirtilir (uygun besleme voltajı, kontrol edilen cihazın doğru sıcaklığı, bağlı PTC sensörlerinin verimli devresi). Sensörlerden en az birinin sıcaklığının nominal değerin üzerine çıkması, direncinin 3000 Ω'un üzerine çıkmasına neden olur. Röle etkinleştirildi(11-12 kontakları açık ve kırmızı LED açık). PTC sensörü döngüsünün direnci 1800 Ω'un altına düşerse (kontrol edilen cihazın sıcaklığı düşerse) sistem otomatik olarak açılacaktır. Yönetici röle kontağı, döngü direnci 70 Ω'a düştüğünde, örneğin PTC sensör kabloları kısa devre yaptığında (kırmızı LED'in açık olmasıyla gösterilir) veya röle besleme voltajı kapatıldığında da açılacaktır .
Teknik Veri:
|
Besleme gerilimi |
230VAC / 24VAC/DC |
|
Yönetici unsur |
röle |
|
Maksimum yük akımı |
16A |
|
PIN konfigürasyonu |
1×NO/NC |
|
Kontak ayırma |
EVET |
|
Kontak açma direnci |
R: 3000Ω, R: 70Ω |
|
Kontak kapanma direnci |
R 110 Ω'dan 1800 Ω'a |
|
Soğukken sensör döngüsü direnci |
R: 1500Ω |
|
bağlantı |
2,5 mm² vidalı terminaller |
|
Sıkma torku |
0.4Nm |
|
Güç tüketimi |
0,8W |
|
Çalışma sıcaklığı |
-25 ÷ 50 °C |
|
Boyutlar |
1 modül (18 mm) |
|
Kurulum |
35mm ray üzerinde |
|
Güvenlik düzeyi |
IP20 |
