DMM-4T Dijital Gösterge
DMM-4T, 5908312591344
Ürün Açıklaması
Üç faz.DMM-4T dijital göstergesi, üç fazlı bir elektrik ağının parametrelerini izlemek için kullanılır.
Aksiyon
- üç fazın her birinde bağımsız akım ölçümü.
- 0÷5 A aralığında doğrudan ölçüm.
- Standart akım versiyonlarında akım transformatörleri kullanılarak dolaylı ölçüm.
- üç düğmeyi kullanarak göstergeyi uygun transformatör değerlerine ölçeklendirin.
- faz ve faz-faz gerilimlerinin ölçümü.
- faz frekansı ölçümü.
- fazdan faza veya fazdan faza gerilim ve frekansın belirtilen değerlerinin seçimi

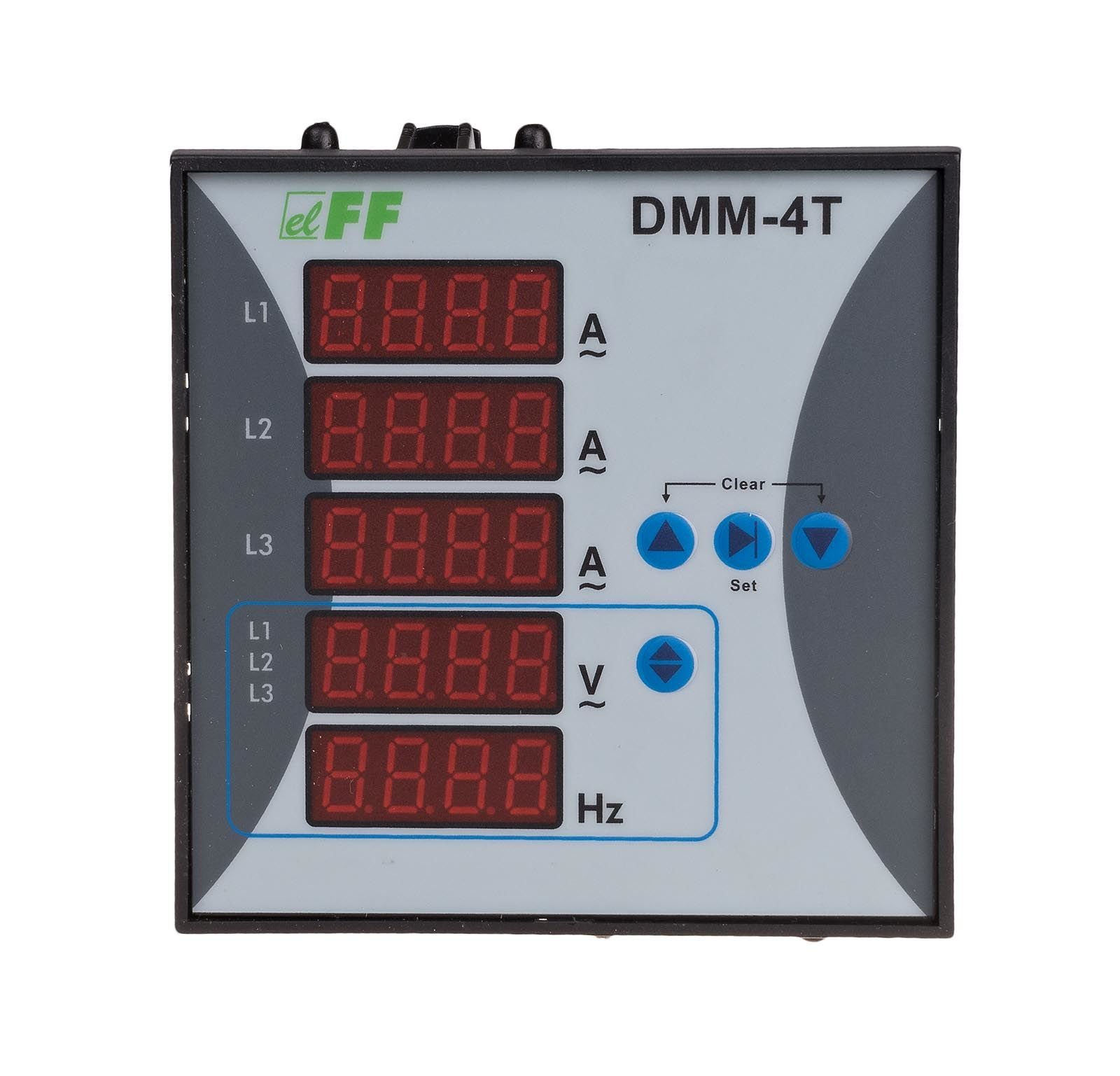

DMM-4T göstergesi, kullanıcı tarafından seçilen fazdan faza veya fazdan faza gerilim ve frekans olmak üzere üç fazın tamamındaki mevcut yükleri gösterir. Gösterilen voltaj, voltaj göstergesinin sağında bulunan buton ile seçilir. Yatay çizgi - voltaj göstergesinin sol tarafında, faz voltajı okumasını aldığımız fazı tanımlar. Gerilim göstergesinin solundaki iki yatay çizgi = fazdan faza gerilim okumasını aldığımız fazlarları gösterir.
Teknik Veri:
|
Tip |
üç fazlı multimetre |
|
Besleme gerilimi |
230VAC |
|
görüntülemek |
5 × 4 haneli LED (hane yüksekliği 9 mm) |
|
Gösterge doğruluğu |
%1 |
|
Maksimum akım - doğrudan ölçüm versiyonu |
5A |
|
Maksimum akım - dolaylı ölçüm versiyonu |
kullanılan transformatöre bağlıdır |
|
Bağlanacak olası transformatör tipi |
1÷9000/5A |
|
Ölçülen voltaj aralığı |
12÷400V AC |
|
Ölçülen frekans aralığı |
10÷100Hz |
|
bağlantı |
1,5mm² vidalı terminaller |
|
Sıkma torku |
0.4Nm |
|
Güç tüketimi |
3VA |
|
Çalışma sıcaklığı |
-5÷50°C |
|
Boyutlar |
96mm × 96mm × 92mm |
|
Montaj deliği |
92mm × 92mm |
|
Kurulum |
pano |
|
Güvenlik düzeyi |
IP20 |
