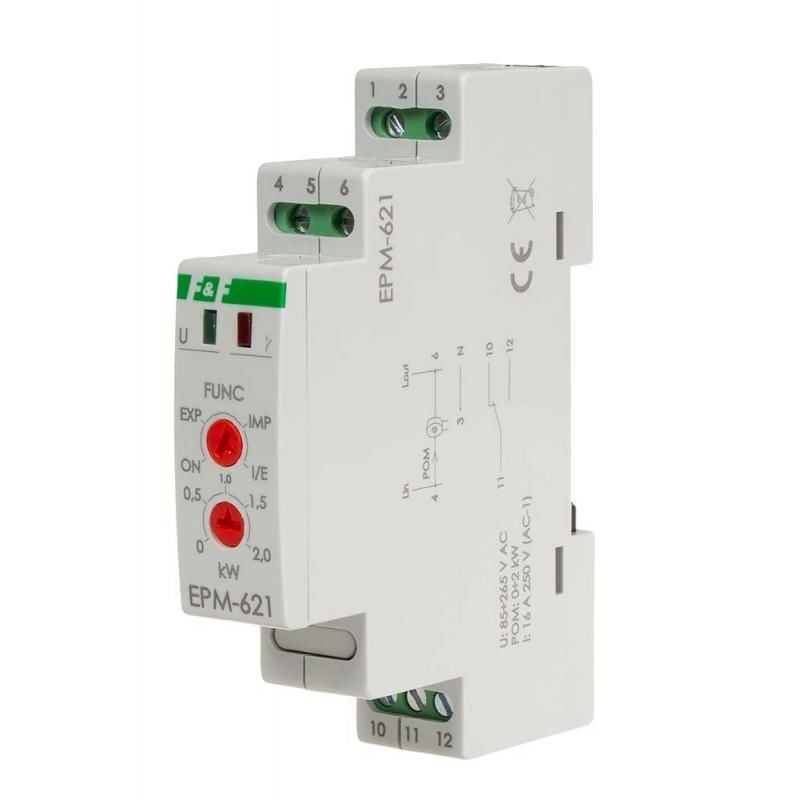

EPM-621 akım rölesi
EPM-621, 5902431670256
Ürün Açıklaması
Enerji tüketiminin (tüketilen / ihraç edilen) yönü için röle . çift yönlü aktif elektrik sayacıdır
. 1 fazlı ağda çalışacak şekilde tasarlanmıştır . Ayarlanan güç seviyesinin aşıldığını belirtir: - Şebekeden alınan , - Şebekeye geri dönen , - Her iki yönde .
EPM-621 akım rölesinin çalışması
Anahtarları kullanarak çalışma fonksiyonunu ve aktivasyon eşiğinin değerini ayarlıyoruz.
Rölenin 4 çalışma modu vardır:
- AÇIK - test modu (çıkış rölesinin açılması)
- EXP - şebekeye beslenen gücün kontrolü (Alma -> Kaynak yönünde akış)
- IMP - ağdan çekilen gücün kontrolü (Kaynak -> Alma yönünde akış)
- I/E - akış yönünden bağımsız olarak güç kontrolü
Ayarlanan güç değeri aşıldıktan sonra kontak kapatılacaktır (konum 11-12). Ayarlanan eşik değerinin altındaki güç düşüşü, kontağı otomatik olarak açacaktır (konum 11-10).
Teknik Veri:
|
Besleme gerilimi |
80÷265VAC |
|
Yönetici unsur |
röle |
|
Maksimum yük akımı |
16A |
|
PIN konfigürasyonu |
1×NO/NC |
|
Kontak ayırma |
EVET |
|
Ölçüm aralığı |
0÷2 kW |
|
Dönüş zamanı |
1 saniye |
|
Güç geri dönüş histerezisi |
%5 |
|
Ölçülen devrenin akımı Im |
16A |
|
Açma süresi |
1 saniye |
|
bağlantı |
2,5mm² vidalı terminaller |
|
Sıkma torku |
0,4Nm |
|
Güç tüketimi |
0,8W |
|
Çalışma sıcaklığı |
-25 ÷ 50 °C |
|
Boyutlar |
1 modül (18mm) |
|
Kurulum |
35mm ray üzerinde |
|
Güvenlik düzeyi |
IP20 |
