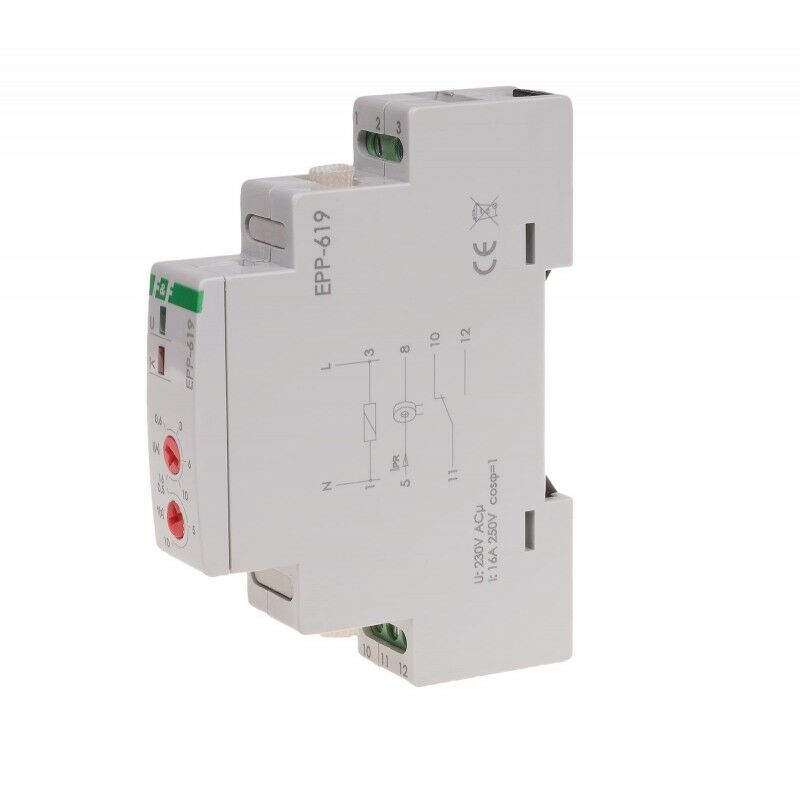

EPP-619 akım rölesi
EPP-619, 5908312593928
Ürün Açıklaması
Tek fonksiyonlu akım rölesi.Ölçülen devrenin akım iletkeni için geçiş kanalı ile .
EPP-619 akım rölesi ölçülen devrelerdeki akım değerlerini kontrol eder . Mevcut değer ayarlanan eşik değerlerini aşarsa kontak anahtarlanır.
EPP-619 akım rölesi nasıl çalışır?
Rölenin güç kaynağı yeşil LED U ile gösterilir. Potansiyometre, aktivasyon akımının değerini ayarlamak için kullanılır . Akım ayarlanan eşiğin altındaysa kontak açık kalır (konum 11-10). Mevcut değer ayar eşiğini aşarsa , kontak ayarlanan zaman gecikmesi "t" ile kapatılacaktır (konum 11-12). Ayar eşiğinin aşılması kırmızı LED I< ile bildirilir. Akım yoğunluk değerinin ayarlanan eşiğin altına düşmesi kontağı otomatik olarak açacaktır (konum 11-10).
DİKKAT!
Alıcının akımı 16 A'dan büyük olabilir. Sınırlama, telin geçiş kanalından geçen kesitidir.
Teknik Veri:
|
Besleme gerilimi |
230VAC |
|
Yönetici unsur |
röle |
|
Maksimum yük akımı |
16A |
|
PIN konfigürasyonu |
1×NO/NC |
|
Kontak ayırma |
EVET |
|
Dönüş zamanı |
0,5s |
|
Güç geri dönüş histerezisi |
%10 |
|
Delik çapı |
4 mm |
|
Ölçülen devrenin akımı Im |
geçiş telinin kesitiyle sınırlıdır (maks. Ø: 4 mm) |
|
Anahtarlama akımı - ayarlanabilir |
0.6÷16A |
|
Tetikleme süresi - ayarlanabilir |
0,5÷10 sn |
|
bağlantı |
2,5mm² vidalı terminaller |
|
Sıkma torku |
0,4Nm |
|
Güç tüketimi |
0,4W |
|
Çalışma sıcaklığı |
-25 ÷ 50 °C |
|
Boyutlar |
1 modül (18mm) |
|
Kurulum |
35mm ray üzerinde |
|
Güvenlik düzeyi |
IP20 |
