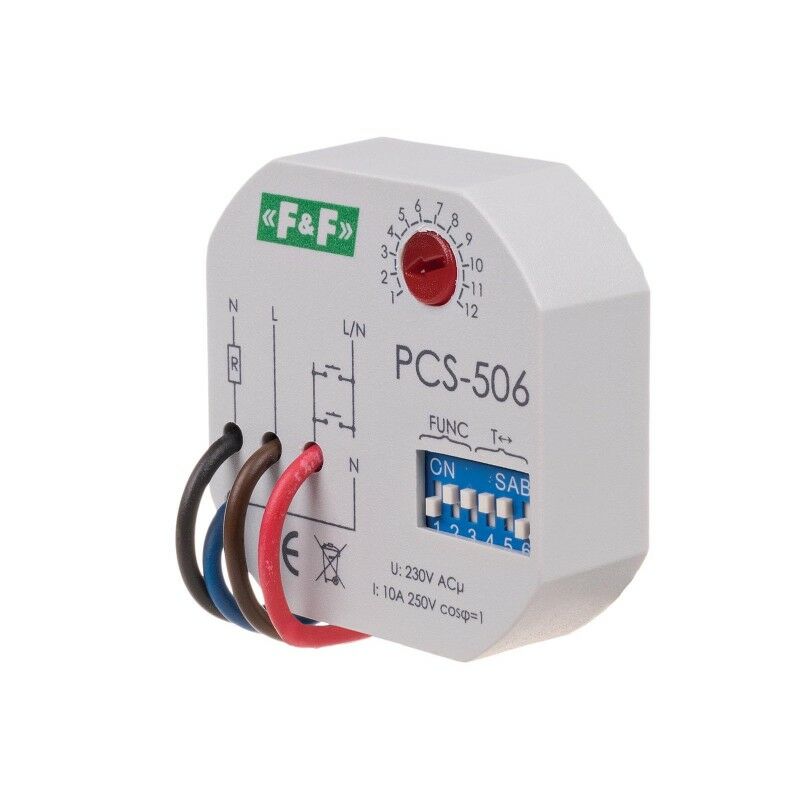

F&F PCS-506 230 V AC 8 İşlevli START Girişli Zaman Rölesi
PCS-506 zaman rölesi
PCS-506, 5908312595380
Ürün Açıklaması
İşlev: 8 işlevli.START girişli
Besleme gerilimi: 230 V AC
Kurulum: Ø60 sıva altı montajlı kutuda Zaman röleleri endüstriyel ve ev otomasyon sistemlerinde (örn. havalandırma, ısıtma, aydınlatma, sinyalizasyon vb.) zaman kontrolü için kullanılır.

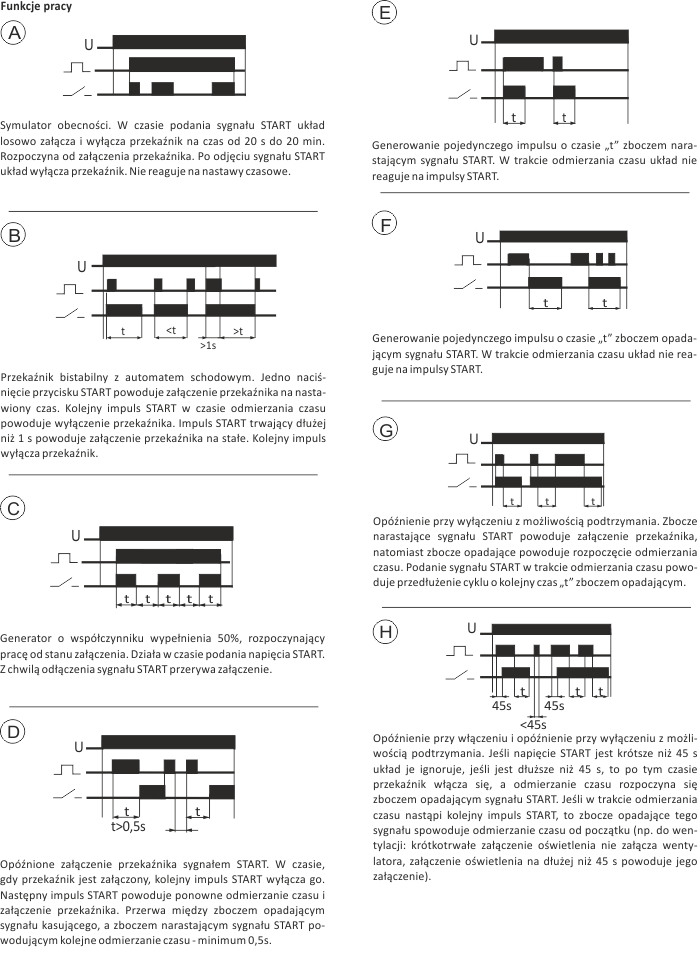

PCS-506 zaman rölesinin çalışması
Röle, seçilen çalışma fonksiyonunu ayarlanan zaman rejimine uygun olarak gerçekleştirir. Belirli bir zaman aralığının ve röle çalışma fonksiyonunun seçilmesi, uygun anahtar kombinasyonunun ayarlanmasını içerir .
Dikkat!
* Güç açıldığında sistem, zaman aralığı ayarlarındaki değişikliklere yanıt vermez.
* Yeni ayarlanan zaman aralığında çalışma, gücü kapatıp tekrar açtıktan sonra gerçekleşir.
* Ayarlanan zaman aralığında güç açıldığında, zaman ayar değeri dahilinde zamanı sorunsuz bir şekilde ayarlamak mümkündür.
Zaman aralıkları
| 0,1 saniye: | 0,1÷1,2 sn |
| 1'ler: | 1÷12 s. |
| 10'lar: | 10÷120 pp |
| 1 dk: | 1÷12 dk. |
| 10 dk: | 10÷120 dk. |
| 2 saat: | 2÷24 saat |
AÇIK - güç açıldığında kontağı kalıcı olarak açar.
KAPALI - güç açıldığında kontağı kalıcı olarak keser.
Teknik Veri:
|
Besleme gerilimi |
230VAC |
|
Çalışma modu |
çok işlevli |
|
Yönetici unsur |
röle |
|
Maksimum yük akımı |
10 A |
|
İletişim yapılandırması |
1 × HAYIR |
|
Kontak ayırma |
HAYIR |
|
Tepki gecikmesi |
50 ms |
|
Darbe akımını kontrol edin |
1 mA'den az |
|
Çalışma süresi - ayarlanabilir |
0,1s÷24sa |
|

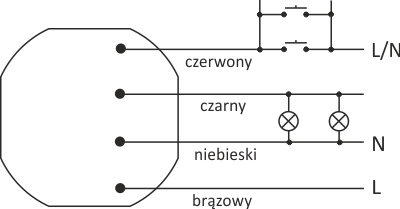

Bağlantı |
4×DY 1mm²; uzunluk: 10 cm |
|
Güç tüketimi |
0,8W |
|
Çalışma sıcaklığı |
-25 ÷ 50 °C |
|
Boyutlar |
Ø 55mm; yükseklik: 13 mm |
|
Kurulum |
Ø60 gömme montajlı kutuda |
|
Güvenlik düzeyi |
IP20 |
