Çalıştırma

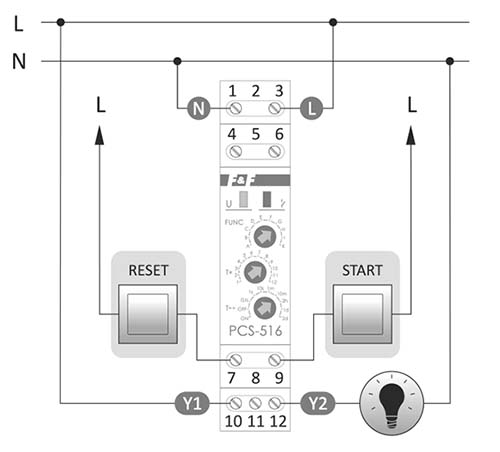

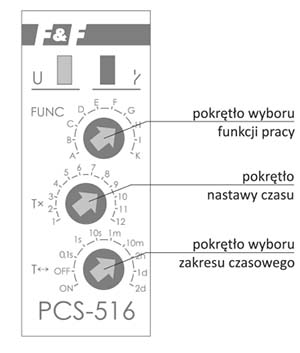

Röle, seçilen çalışma fonksiyonunu ayarlanan zaman rejimine uygun olarak gerçekleştirir. Belirli bir zaman aralığının ve röle çalışma fonksiyonunun seçilmesi, döner kod anahtarlarının uygun kombinasyonunun ayarlanmasını içerir.

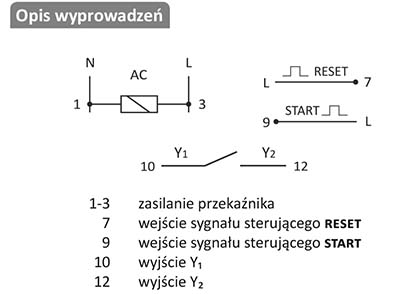

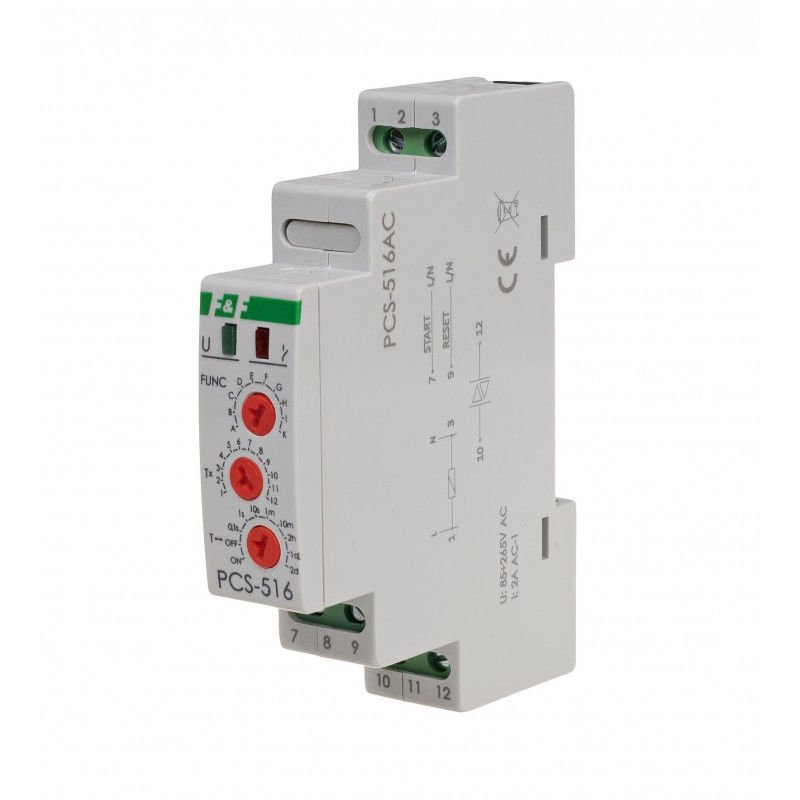

AC versiyon rölelerin özellikleri:
* AC voltajıyla beslenen yükleri kontrol etmek için yarı iletken çıkış (triyak)
* Sıfır voltajda yük açma, sıfır akımda kapatma - açma sırasında düşük dalgalanma
* Röle kontaklarının aşınmasıyla ilgili sorun yok - çalışmaya özel yüksek anahtarlama frekanslı
* Çıkış girişten ayrılmıştır - bir faza güç verilebilir/kontrol edilebilir ve alıcı başka bir faza bağlanabilir

Çalışma fonksiyonları GECİKMELİ AÇMABesleme gerilimi uygulandıktan sonra (yeşil LED U yanar), çıkış açık kalır ve ayarlanan çalışma süresi "t" ölçülür. "t" süresi ölçüldükten sonra çıkış açılır (kırmızı LED yanar). Besleme gerilimi kesilip tekrar açıldıktan sonra röle çalışma modunun yeniden başlatılması mümkündür.








GECİKMELİ KAPAMA
Röle açılana kadar çıkış açık kalır. Besleme gerilimi uygulandıktan sonra (yeşil LED yanar) çıkış kapatılacak
ve ayarlanan çalışma süresi "t" ölçülecektir (kırmızı LED yanar). Besleme gerilimi kesilip tekrar açıldıktan sonra röle çalışma modunun yeniden başlatılması mümkündür.



GECİKMELİ AÇMA - DÖNGÜSEL
Gecikmeli açma modu, ayarlanan çalışma ve mola sürelerine eşit aralıklarla döngüsel olarak gerçekleştirilir.



GECİKMELİ KAPATMA - DÖNGÜSEL
Gecikmeli kapatma çalışma modu, ayarlanan çalışma ve mola süreleri eşit aralıklarla döngüsel olarak gerçekleştirilir.



Ayarlanan "t" süresinden sonra 0,5 saniyelik bir darbe üretiliyor.



START sinyalinin yükselen kenarı tarafından "t" zamanında tek bir darbenin üretilmesi. Süre ölçülürken sistem START darbelerine yanıt vermiyor.




START sinyalinin düşen kenarı ile "t" zamanında tek bir darbe üretiliyor. Süre ölçülürken sistem START darbelerine yanıt vermiyor.



Tutma olasılığı ile kapatma sırasında gecikme. START sinyalinin yükselen kenarı röleyi açar, düşen kenarı ise zamanı ölçmeye başlar. Süreyi ölçerken START sinyalinin uygulanması, döngünün düşen kenarla başka bir "t" süresi kadar uzatılmasına neden olur.



BAŞLAT sinyalinin düşen kenarı tarafından tetiklenen "t" süresinden 0,5 saniye sonra tek bir darbenin üretilmesi.



START sinyalinin yükselen kenarı ile rölenin belirli bir "t" süresi boyunca kapatılması. Süre ölçülürken sistem START sinyaline yanıt vermiyor.

Dikkat!
* Fonksiyon yürütülürken RESET voltajının uygulanması aşağıdakilere neden olur:
   - A, B, C, D, F fonksiyonları için çalışma modu baştan başlatılır.
   - F, G, H, I fonksiyonları için röle başlangıç ​​durumuna döner ve BAŞLAT sinyalini bekler.
   - K fonksiyonu için röle kontağının 11-12 pozisyonuna kalıcı olarak anahtarlanması.
* Zaman aralığı döner anahtarının şu konuma ayarlanması:
* Güç açıkken sistem, zaman aralığı ayarlarındaki değişikliklere yanıt vermez.
* Yeni ayarlanan zaman aralığında çalışma, gücü kapatıp tekrar açtıktan sonra gerçekleşir.
* Ayarlanan zaman aralığında güç açıldığında, zaman ayar değeri dahilinde zamanı sorunsuz bir şekilde ayarlamak mümkündür.


Zaman aralıkları

AÇIK - güç açıldığında kontağı kalıcı olarak 11-12 konumuna geçirir.
KAPALI - güç açıldığında kontağı kalıcı olarak 11-10 konumuna geçirir.
