PCS-517 zaman rölesi
PCS-517, 5908312591627
Ürün Açıklaması

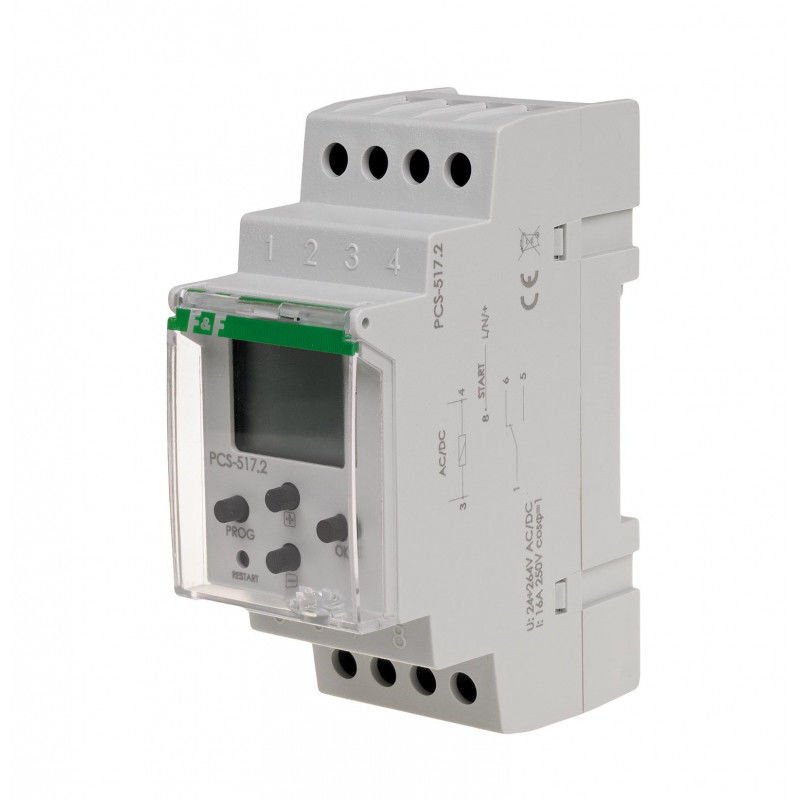

PCS-517 zaman rölesi
Dijital Zamanlayıcı. Fonksiyon: START girişli 18 fonksiyon Besleme voltajı: 24÷264 V AC/DC Montaj: 35 mm ray üzerinde PCS-517 zaman rölesi, endüstriyel ve ev otomasyon sistemlerinde zaman kontrolü için kullanılır.PCS-517 zaman rölesini ayıran şey nedir?
İşlemcinin belleği, bir kerelik ve iki kerelik kapsamlı çalışma işlevleri içerir. Birçok sıradan zaman rölesinin derlenmesine dayanan karmaşık ve maliyetli kontrol sistemlerinin ortadan kaldırılmasına olanak tanırlar. Potansiyometre rölelerinin aksine, çok hassas anahtarlama sürelerini ayarlamak mümkündür, örneğin 3 saat - 47 dakika - 19 saniye.
Çalışma

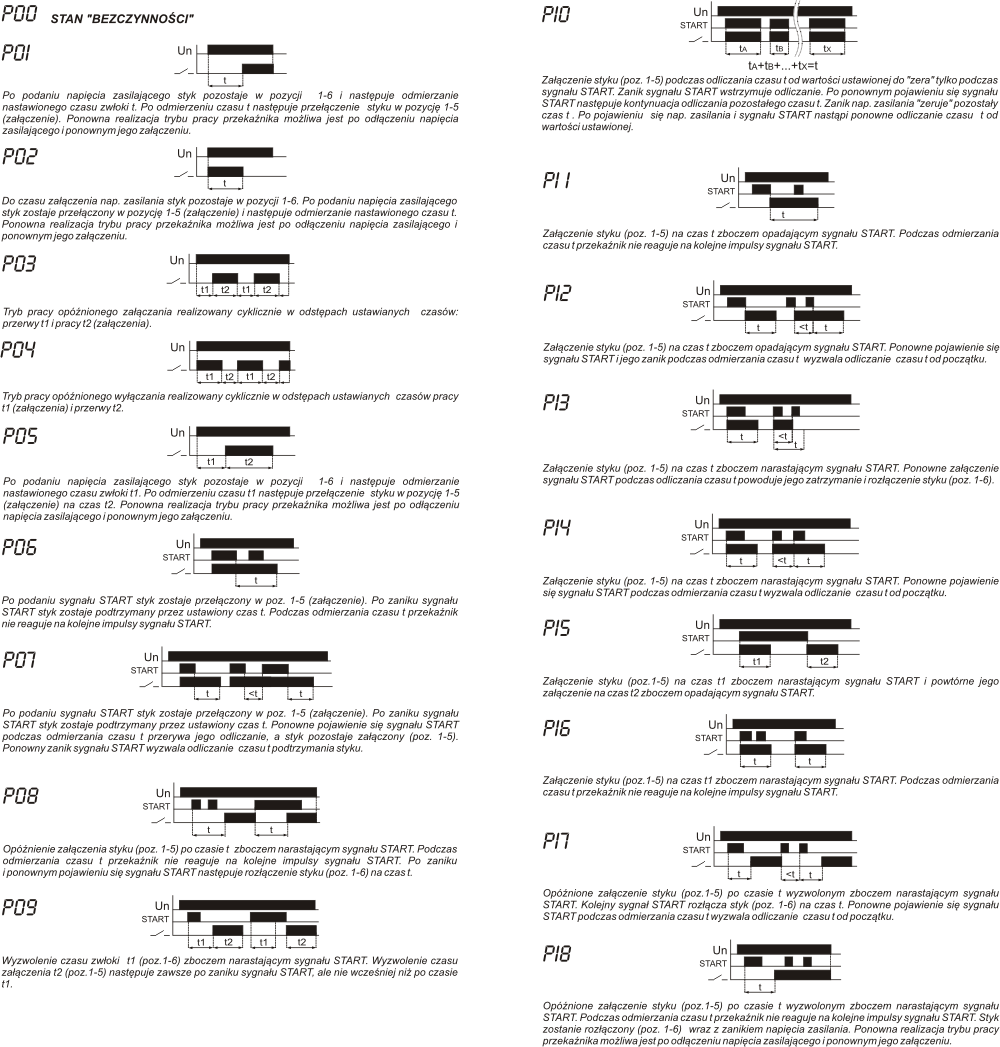

Röle, ayarlanan sürelere uygun olarak ayarlanan çalışma fonksiyonlarından birini gerçekleştirir:
1÷5 fonksiyonları, besleme gerilimi ile etkinleştirilir . Fonksiyon tamamlandığında ekranda SON mesajı görünecektir. Fonksiyonun bir sonraki uygulaması, besleme voltajının kapatılması ve yeniden bağlanmasından veya işlemcinin "yeniden başlatılmasından" sonra başlayacaktır.
6†17 numaralı fonksiyonlar, BAŞLAT kontrol sinyali ile etkinleştirilir . Besleme voltajı açıldıktan sonra, röle çalışmaya hazırdır. START sinyali verilir, röle fonksiyonu başlatır Tamamlandıktan sonra hazır durumuna döner Bir sonraki START sinyali bekleniyor Fonksiyon
18 ayrıca START kontrol sinyali ile etkinleştirilir. Besleme gerilimini açtıktan sonra röle çalışma fonksiyonunu gerçekleştirmeye hazırdır. Ekranda ON görünecektir. START sinyali verildikten sonra röle fonksiyonu başlatır. Bittiğinde ekranda END yazısı görünecektir. Röle sonraki BAŞLAT sinyallerine yanıt vermiyor. Fonksiyonun bir sonraki uygulaması, besleme gerilimi kapatılıp yeniden bağlandıktan veya işlemci "yeniden başlatıldıktan" sonra başlayacaktır.
Dikkat!
* Çalışma fonksiyonunun yürütülmesi sırasında güç kaynağının kapatılması rölenin çalışmasının durmasına neden olur. Kontak bağlantısı kesik kalacaktır (konum 1-6). Gücün tekrar açılması işlevi baştan başlatacaktır.
* Çalışan fonksiyon sırasında RESTART tuşuna basıldığında fonksiyon baştan başlatılır.
Teknik Veri:
|
Besleme gerilimi |
24÷264V AC/DC |
|
Çalışma modu |
çok işlevli |
|
Yönetici unsur |
röle |
|
Maksimum yük akımı |
16A |
|
PIN konfigürasyonu |
1×NO/NC |
|
Kontak ayırma |
EVET |
|
Açma gecikmesi |
500 ms |
|
Darbe akımını kontrol edin |
1mA'den az |
|
Çalışma süresi - ayarlanabilir |
0,25sn÷99sa59dk59s |
|
bağlantı |
4,0mm² vidalı terminaller |
|
Sıkma torku |
0,5 Nm |
|
Güç tüketimi |
1,5W |
|
Çalışma sıcaklığı |
-20÷50°C |
|
Boyutlar |
2 modül (35mm) |
|
Kurulum |
35mm ray üzerinde |
|
Güvenlik düzeyi |
IP20 |
