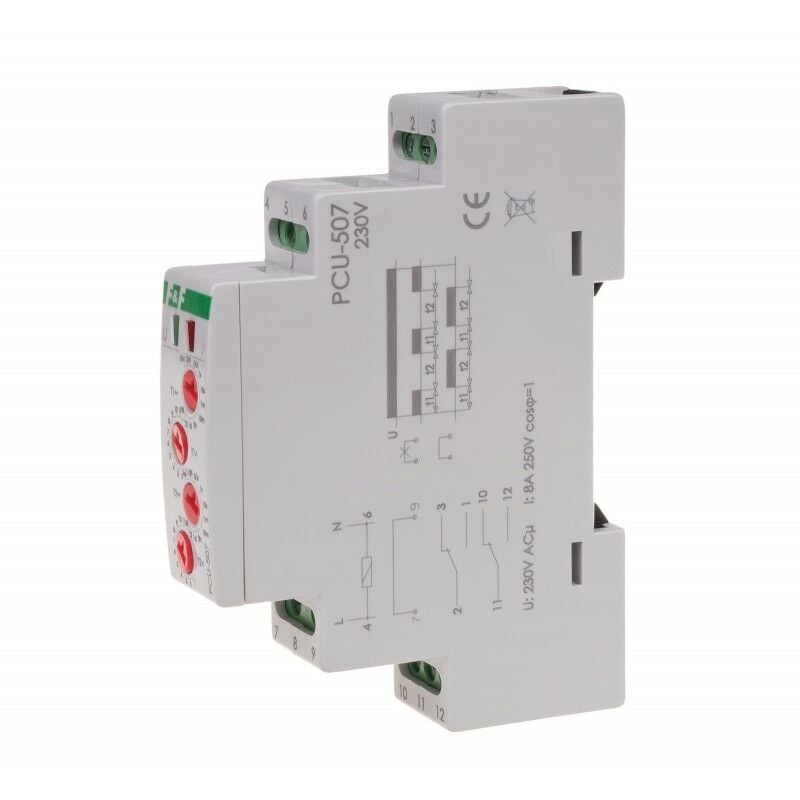

F&F PCU-507 Çalışma Süresi ve Mola Süresi Ayarlı Döngüsel Zaman Rölesi
PCU-507 zaman rölesi
PCU-507, 5908312594413
Ürün Açıklaması
İki bağımsız zaman t1 ve t2 (çalışma süresi ve mola süresi) ayarlı zaman rölesiFonksiyon: döngüsel çalışma
Besleme gerilimi: 230 V AC
Montaj: 35 mm ray üzerine
Zaman röleleri endüstriyel ve ev otomasyon sistemlerinde zaman kontrolü için kullanılır (örn. havalandırma, ısıtma, aydınlatma, sinyalizasyon, vb.).
Çalışma
Fonksiyonları:
* GECİKMELİ KAPALI - DÖNGÜSEL

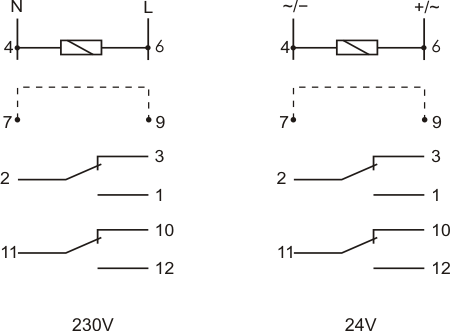

Röle açılana kadar kontaklar 2-3 ve 11-10 konumlarında kalır. Besleme voltajı uygulandıktan sonra kontaklar t1 süresi boyunca 2-1 ve 11-12 konumlarına anahtarlanır. t1 süresini ölçtükten sonra kontaklar t2 süresi boyunca 2-3 ve 11-10 konumlarına geri döner. Bu anahtarların sırası döngüsel olarak gerçekleştirilir.
* GECİKMELİ ANAHTAR - DÖNGÜSEL
Besleme gerilimi uygulandıktan sonra kontaklar t1 süresi boyunca 2-3 ve 11-10 konumlarında kalır. t1 süresi ölçüldükten sonra kontaklar t2 süresi boyunca 2-1 ve 11-12 konumlarına anahtarlanır. t2 süresinden sonra röle kontakları 2-3 ve 11-10 konumlarına geri döner. Bu anahtarların sırası döngüsel olarak gerçekleştirilir.
Dikkat!
* Güç açıldığında sistem, zaman aralığı ayarlarındaki değişikliklere yanıt vermez.
* Yeni ayarlanan zaman aralığında çalışma, gücü kapatıp tekrar açtıktan sonra gerçekleşir.
* Ayarlanan zaman aralığında güç açıldığında, zaman ayar değeri dahilinde zamanı sorunsuz bir şekilde ayarlamak mümkündür.

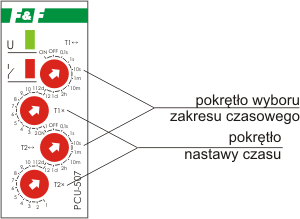

Zaman aralıkları
| 0,1 saniye: | 0,1÷1,2 sn |
| 1'ler: | 1÷12 sn. |
| 10'lar: | 10÷120 pp |
| 1 dk: | 1÷12 dk. |
| 10 dk: | 10÷120 dk. |
| 2 saat: | 2÷24 saat |
| 1d: | 1÷12 gün (24÷288 saat) |
| 2. gün: | 2÷24 gün (48÷576 saat) |
AÇIK - güç açıldığında, 11-12 ve 2-1 konumlarındaki kontağı kalıcı olarak açar.
KAPALI - güç açıldığında, 11-10 ve 2-3 konumlarındaki kontağı kalıcı olarak açar.
Teknik Veri:
|
Besleme gerilimi |
230VAC |
|
Çalışma modu |
döngüsel çalışma |
|
Yönetici unsur |
röle |
|
Maksimum yük akımı |
2 × 8 A |
|
İletişim yapılandırması |
2 × NA/NK |
|
Kontak ayırma |
EVET |
|
Tepki gecikmesi |
50 ms |
|
İletişim durumu sinyali |
LED kırmızı |
|
Çalışma süresi - ayarlanabilir |
0,1 sn ÷ 576 saat |
|
Güç göstergesi |
LED yeşil |
|
Mola süresi - ayarlanabilir |
0,1s ÷ 576 saat |
|
Bağlantı |
2,5 mm² vidalı terminaller |
|
Sıkma torku |
0,4 Nm |
|
Güç tüketimi |
0,8W |
|
Çalışma sıcaklığı |
-25 ÷ 50 °C |
|
Boyutlar |
1 modül (18 mm) |
|
Kurulum |
35 mm'lik bir ray üzerinde |
|
Güvenlik düzeyi |
IP20 |
