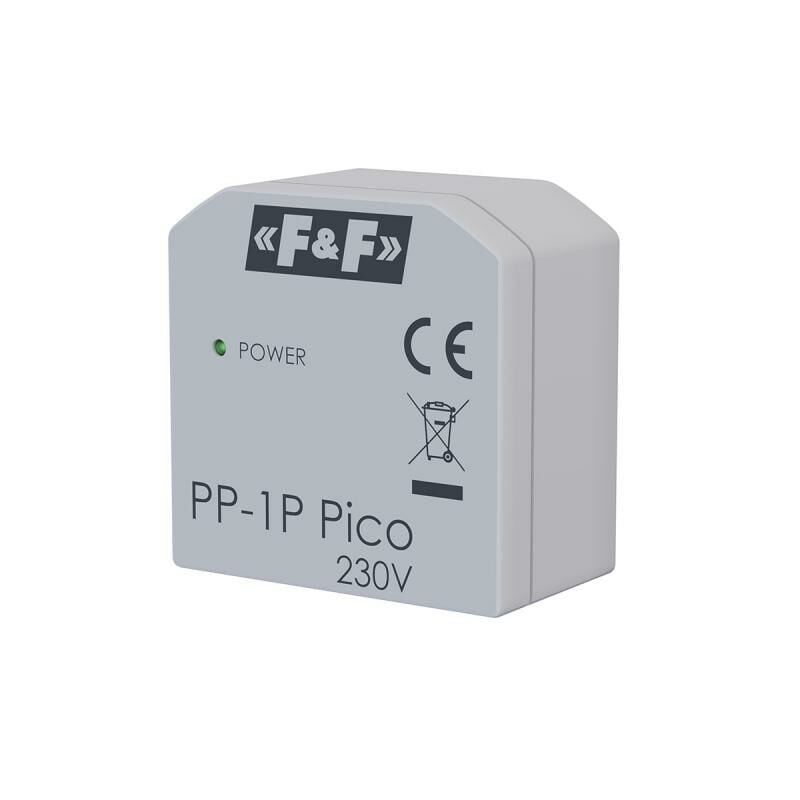

PP-1P Pico minyatür elektromanyetik röle
PP-1P-230V Pico, 5902431676005
Ürün Açıklaması
Kontak konfigürasyonu: 1 x değiştirme kontağı (NO/NC)Yük akımı: 16 A
Besleme gerilimi: 100†265 V AC
Ø60 gömme montajlı kutuya doğrudan montaj için minyatür muhafazada
elektromanyetik röle .
PP-1P Pico elektromanyetik rölenin çalışması
Besleme voltajının 1-3 kontaklarına uygulanması röleyi açar (5-6 terminalleri arasındaki kontağı kapatır). Gücü kapattıktan sonra 4-5 terminalleri arasındaki kontak kapanır.
Röle bobini 230 V ile çalıştırılır, röle kontakları röle bobini güç kaynağından galvanik olarak ayrılmıştır.
PP-1P Pico 230 V ışıklı tuşlarla çalışabilir.
230 V AC ile çalışan yükler için tablo:
Yukarıdaki veriler gösterge niteliğindedir ve büyük ölçüde belirli bir alıcının tasarımına (özellikle LED ampuller, enerji tasarruflu lambalar, elektronik transformatörler ve anahtarlamalı güç kaynakları), anahtarlama frekansına ve çalışma koşullarına bağlı olacaktır.
Cihazlar üzerindeki işaretler
Cihaz üzerinde verilen kontak yükü değeri, dirençli alıcıları (güç faktörü parametresi 1 (cosφ=1) olan endüktif olmayan alıcılar) ifade etmektedir.
Endüktif veya kapasitif yüklerin (örn. motorlar, anahtarlamalı güç kaynakları vb.) açılması kontak ömrünün önemli ölçüde kısalmasına neden olur, örneğin cosφ = 0,5 olan bir yük, servis ömrünün (anahtarlama çevrimi sayısı) azalmasına neden olur. %20 ve cosφ = 0,25 için %50'ye kadar.
Kontak yük tablosu
Bağlanan alıcının yapısına bağlı olarak kontak aşağıdaki değerlerle yüklenebilir:
IŞIK KAYNAKLARI
VE ALICILAR ÜZERİNDEKİ YÜKÜN DOĞASI
Yukarıdaki veriler gösterge niteliğindedir ve büyük ölçüde belirli bir alıcının tasarımına (özellikle LED lambalar, ESL enerji tasarruflu lambalar, elektronik transformatörler ve anahtarlamalı güç kaynakları), anahtarlama frekansına ve çalışma koşullarına bağlı olacaktır.
Belirli bir röle türü için maksimum yükü seçerken aşağıdakileri dikkate alın:
| Ampuller | Soğuk bir ampulün direnci genellikle çalışan bir ampulün direncinden en az 10-12 kat daha düşüktür. Örneğin, soğuk bir 230V/100W ampulün direnci yaklaşık 40 Ohm'dur, bu da en elverişsiz durumda, açıldığında içinden en az birkaç milisaniye boyunca yaklaşık 5,5 A'lık bir akımın aktığı anlamına gelir, Ampul ısındıktan sonra yaklaşık 0,4A nominal değere düşer. |
| Halojenler | Normal bir ampulde olduğu gibi halojen ampulün soğuğa direnci, çalışan bir ampulün direncinden 16-20 kat daha düşüktür. Bu, 230V/100W'lık bir ampul için, ampul açıldığında 6,5-8 A'lık bir akımın akabileceği anlamına gelir. |
| Tek fazlı asenkron motor (örn. pompa) | Motor başlatma akımı, anma akımının 5-10 katına kadar çıkabilir. Ek olarak, bu tür motorlar, başlangıç akımının değerini daha da artırabilen ilave başlatma kapasitörleriyle donatılmıştır. |
| Anahtarlamalı güç kaynağı (örn. LED aydınlatma için) | Anahtarlamalı güç kaynakları, LED ampuller, enerji tasarruflu ampuller ve floresan lamba denetleyicileri dahil olmak üzere giderek artan sayıda elektrikli cihazda kullanılmaktadır. Bu aynı zamanda mümkün olan en kötü yük türüdür. Bunun nedeni, bu tür güç kaynaklarının girişinde, güç açıldığında pratik olarak kısa devre oluşturan kapasitörlerin bulunmasıdır - birkaç milisaniye boyunca, nominal akımlardan 100-200 kat daha yüksek değerlere sahip akımlar böyle bir güç kaynağının oraya akması mümkündür. |
Teknik Veri:
|
Besleme gerilimi |
100÷265 VAC |
|
Maksimum yük akımı AC-1 |
16A |
|
Yönetici unsur |
röle |
|
İletişim yapılandırması |
1 × NA/NK |
|
Kontak ayırma |
EVET |
|
Mekanik elektriksel dayanıklılık |
dk. 5x10⁶ döngü |
|
Bağlantı |
2,5 mm² vidalı terminaller |
|
Sıkma torku |
0,4 Nm |
|
Güç tüketimi |
0,15 W bekleme/0,6 W çalışma |
|
Çalışma sıcaklığı |
-25 ÷ 50 °C |
|
Boyutlar |
35×36×19mm |
|
Kurulum |
Ø60 gömme montajlı kutuda |
|
Güvenlik düzeyi |
IP20 |
