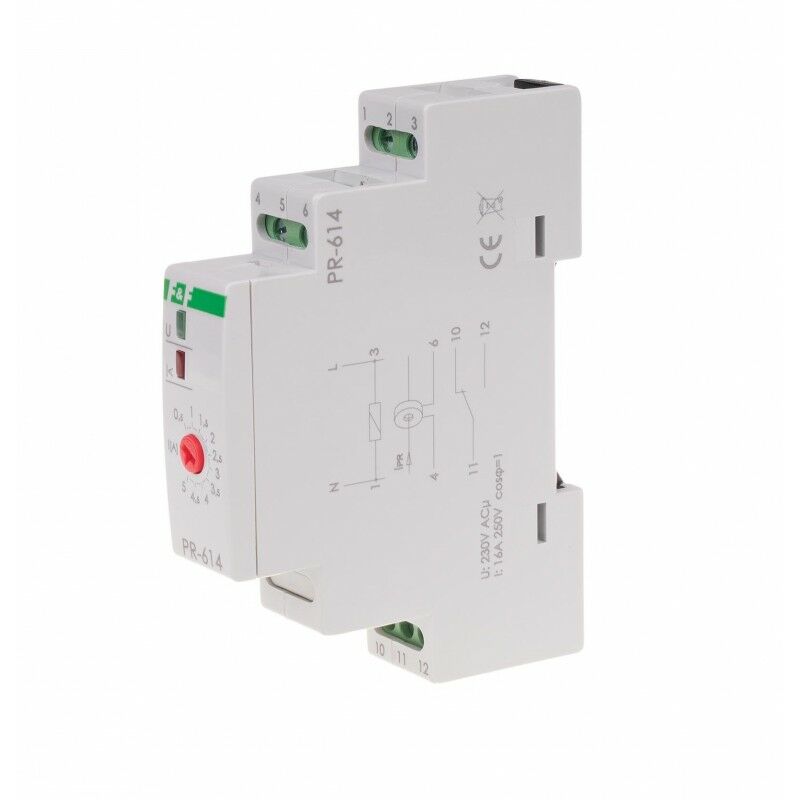

PR-614 öncelik rölesinin çalışma prensibi
Öncelik devresindeki akım tüketimini ayarlamak için potansiyometreyi kullanın. Bu değerin üzerinde röle öncelikli olmayan devrenin bağlantısını kesecektir. Buna karşılık, öncelikli devredeki akım tüketiminin ayarlanan değerin altına düşmesi, öncelikli olmayan devreyi otomatik olarak açacaktır. Öncelikli alıcı zaten açıksa röle, öncelikli olmayan alıcının açılmasını engelleyecektir.

PR-614 rölesi, sekonder sargı akımı 5 A'yı aşmayan bir transformatör ile birlikte çalışır. Transformatörün birincil devresi, öncelikli alıcının güç kaynağı devresine bağlanır. İkincil devre röle ölçüm terminallerine bağlanır. Rölenin çalışacağı akım ayarının gerçek değeri, düğme ile skala üzerinde ayarlanan sayı ile kullanılan akım trafo oranının çarpımıdır .

Örnek
Maksimum yükü 140 A olan öncelikli bir alıcı için 150/5 A parametreli bir akım trafosu kullanıyoruz. Aktarım oranı 30'dur . Ölçek üzerindeki değer 2 A olarak ayarlandığında röle gerçek bir değerde çalışacaktır. mevcut değeri 60 A (2 A × 30 = 60 A).

Dikkat!
Ölçüm girişinin akımı (terminaller 4-6) 5 A'yı geçemez.
