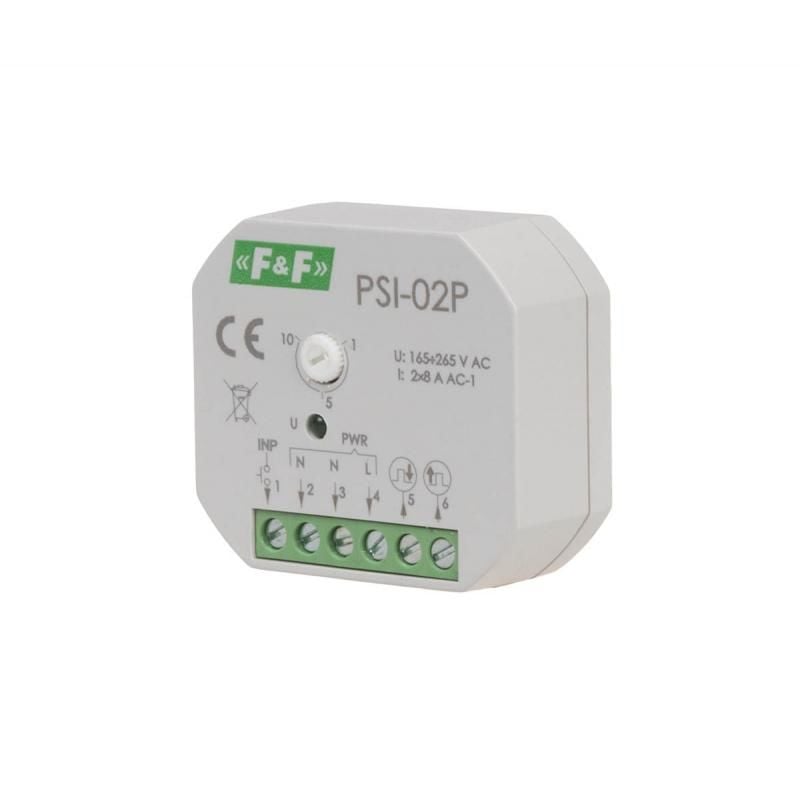

F&F PSI-02P 230 V Sinyal Dönüştürücü
PSI-02P 230 V Sinyal Dönüştürücü
PSI-02P-230V, 5902431673172
Ürün Açıklaması
Sürekli darbeli sinyal dönüştürücü . PSI-02, sürekli bir kontrol sinyalini otomasyon kontrol sistemlerinde gerekli olan tekli kontrol darbelerine dönüştürmek içinkullanılır .
Çalışma
UST girişinde (yükselen kenar) bir kontrol sinyali aldıktan sonra, dönüştürücü çıkış 6'da bir darbe üretir; ayarlanan "t" süresi boyunca L voltajı sağlanacaktır (terminal 4 ve 6 arasındaki kontağın kapatılması). Kontrol sinyali kaybolduktan sonra (düşen kenar), dönüştürücü çıkış 5'te ikinci bir darbe üretir, ayarlanan "t" süresi boyunca L voltajı sağlanacaktır (terminal 4 ve 5 arasındaki kontağın kapatılması).
Teknik Veri:
|
Besleme gerilimi |
165÷265 VAC |
|
Yönetici unsur |
2 × röle |
|
Maksimum yük akımı |
2 × 8 A |
|
İletişim yapılandırması |
2 × NA/NK |
|
Kontak ayırma |
EVET |
|
Giriş sinyali |
165÷265 VAC |
|
Çıkış sinyallerinin süresi |
1÷10 pp |
|
Bağlantı |
2,5 mm² vidalı terminaller |
|
Sıkma torku |
0,4 Nm |
|
Çalışma sıcaklığı |
-25 ÷ 50 °C |
|
Boyutlar |
1 modül (18 mm) |
|
Kurulum |
Ø60 gömme montajlı kutuda |
|
Güvenlik düzeyi |
IP20 |
