PZ-829 Sıvı seviye kontrol rölesi
PZ-829, 5908312596288
Ürün Açıklaması
PZ-829 Sıvı seviye kontrol rölesi
- iki durumlu (min/maks),- fabrikada sabit hassasiyet ayarı ile ,
- 3x PZ probu 2.
PZ-829 rölesi, taşma problarının kurulum seviyelerinde elektriği ileten sıvıları algılar.
Kontrol edilen sıvının minimum ve maksimum durumlarını kullanıcı tarafından ayarlanan aralıkta tutar.
NOT - yağmur suyu seviyesini ölçmek için uygun değildir. Yağmur suyu seviyesini ölçmek için bir röle arıyorsanız PZ-829 RC-WD'yi öneririz.
Çalıştırma
Sıvı seviyesi MIN durumuna düştükten sonra (yani MIN ve COM elektrotları açılır), MIN kontağı 11-12 konumuna geçer; MAX kontağı 8-9 konumunda kalır. MAX durumuna ulaştıktan sonra (MAX ve COM elektrotları kısa devre), MIN röle kontağı 11-10 konumuna ve MAX kontağı 8-7 konumuna geçer.
Problar nasıl bağlanır
1 mm²'ye kadar damar çapına ve maksimum 100 m uzunluğa sahip bir kabloyla bağlanan elektrot probları (3 adet).
Dikkat!
4-5-6 terminalleri şebekeden ayrılmıştır.

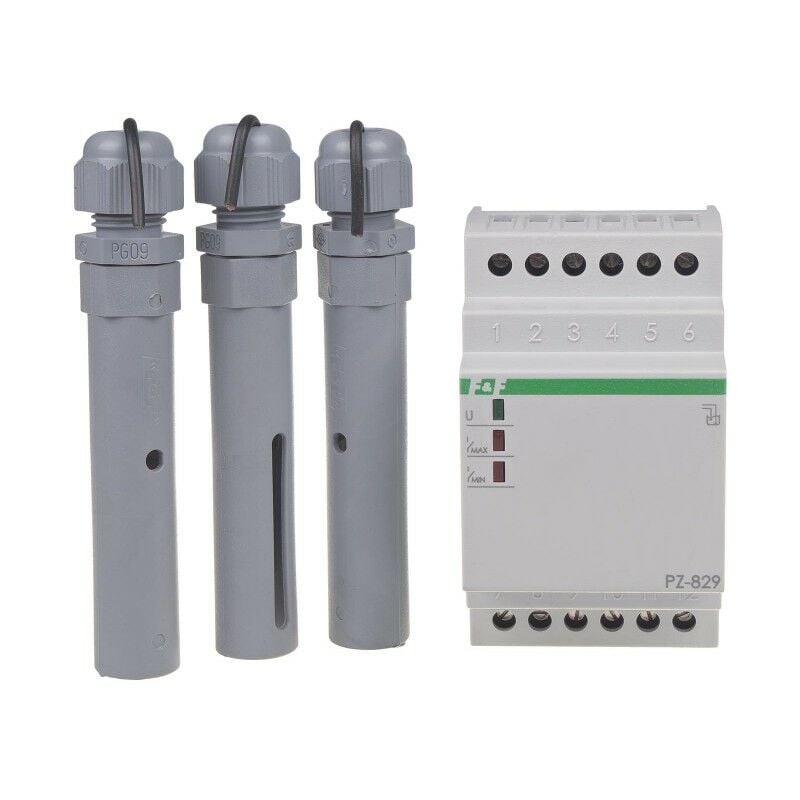

PZ2 probu ile komple röle
Teknik Veri:
|
Besleme gerilimi |
230VAC |
|
Yürütme unsuru |
2 × röle |
|
Maksimum yük akımı |
2×16A |
|
PIN konfigürasyonu |
2×NO/NC |
|
Kontak ayırma |
EVET |
|
Yağmur suyu ile işbirliği |
HAYIR |
|
Ölçüm çıkışlarının gerilimi |
6V |
|
Sel probu tipi |
3 adet VP2 |
|
MIN noktası için kontak anahtarlama gecikmesi |
1÷2 saniye |
|
MAX noktası için kontak anahtarlama gecikmesi |
maksimum 5 saniye |
|
Prob kelepçeleri |
şebekeden bir trafo ile ayrılmış |
|
bağlantı |
4,0 mm² vidalı terminaller |
|
Sıkma torku |
0,5 Nm |
|
Güç tüketimi |
1,1 W |
|
Çalışma sıcaklığı |
-25 ÷ 50 °C |
|
boyutlar |
3 modül (52,5 mm) |
|
Kurulum |
35mm ray üzerinde |
|
güvenlik seviyesi |
IP20 |
