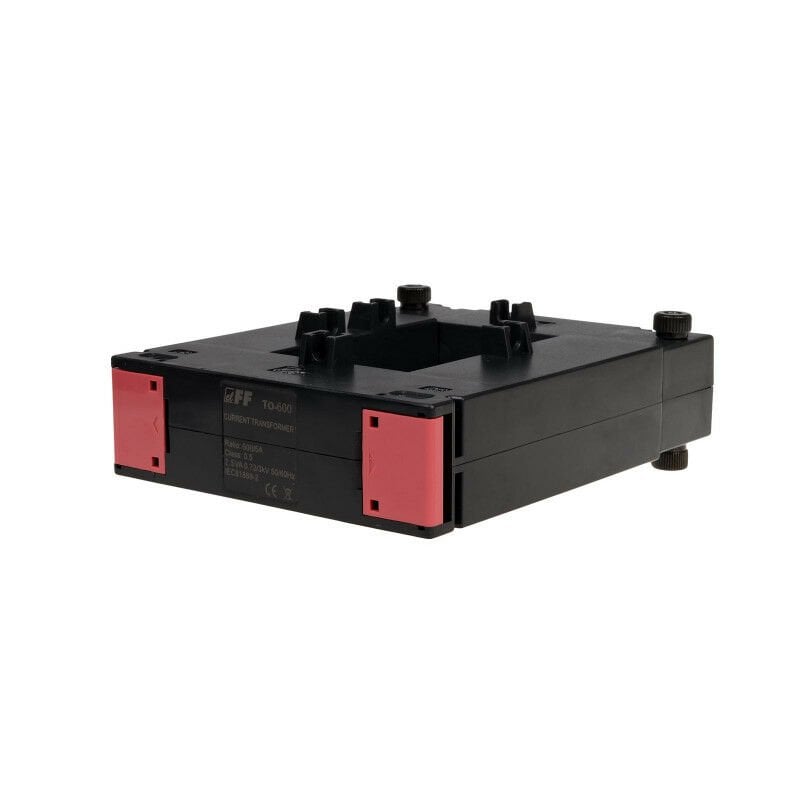

F&F TO-600-5 akım trafosu

6.311,80 TL

Sepete Ekle Hızlı Ekle

Yorum
Yaz

ÜRÜN BİLGİSİ

TO-600 akım trafosu

Sipariş endeksi: TO-600-5, EAN13:5908312590897

Ürün Açıklaması

Tek fazlı
Açılır çekirdekli.
600/5 vites.
Güç 2,5 VA.

Akım trafosu, kontrol ve ölçüm cihazlarının ölçüm aralıklarına uyarlanarak yüksek akımları oransal olarak daha düşük değerlere çevirmek için kullanılır .

Akım trafosunun çalışma prensibi

Ölçülen akıma sahip kablo , birincil sargının bir dönüşüne eşdeğer olan transformatörün ana deliğinden (P1/P2) geçer . İkincil sargı terminalleri S1 ve S2, kontrol veya ölçüm cihazının ölçüm devresi terminallerine bağlanır.

Her iki sargıdaki akımların oranı sabit bir değerdir ve akım oranı olarak adlandırılır: IPn/ISn=N, burada IPn - nominal birincil akım; ISn - nominal ikincil akım; N - dişli oranı değeri. İkincil sargıdan akan akımın değerinden, birincil sargıdan akan akımın değeri belirlenebilir: ISm*N=IPm, burada ISm - ölçülen birincil akım; IPm - ölçülen ikincil akım.

Dikkat!
İkincil sistemin çapı 2,5 mm²'den az olmayan bir kabloyla bağlanması tavsiye edilir.
S2 terminalinin önerilen topraklaması. Transformatör
çalışırken sekonder sistemin bağlantısının kesilmesi yasaktır(kişilerin elektrik çarpmasına veya cihazın hasar görmesine yol açacak yüksek gerilim olasılığı).

Tip	Vites	Sınıf	Güç	Boyutlar [mm]									Terazi
	IP/I		[VA]	VE	B	C	D	e	F	G	H	VE	[kilogram]
TO-100	100/5	1.0	1.5	21	32	51	90	112	34	45	40	32	0,78
TO-150	150/5	1.0	1.5	21	32	51	90	112	34	45	40	32	0,78
TO-200	200/5	0,5	1.5	21	32	51	90	112	34	45	40	32	0,78
TO-250	250/5	0,5	1.5	21	32	51	90	112	34	45	40	32	0,78
TO-300	300/5	0,5	1.5	21	32	51	90	112	34	45	40	32	0,78
TO-400	400/5	0,5	1.5	50	80	78	116	146	33	33	35	33	0,9
TO-500	500/5	0,5	2.5	50	80	78	116	146	33	33	35	33	0,9
TO-600	600/5	0,5	2.5	50	80	78	116	146	33	33	35	33	0,9
TO-750	750/5	0,5	5.0	50	80	78	116	146	33	33	35	33	0,9
TO-1000	1000/5	0,5	5.0	50	80	78	116	146	33	33	35	33	0,9
TO-1250	1250/5	0,5	5.0	80	121	-	145	196	33	-	70	-	-
TO-1600	1600/5	0,5	7.5	80	121	-	145	196	33	-	70	-	-
TO-2000	2000/5	0,5	10.0	80	121	-	145	196	33	-	70	-	-

YORUMLAR

Bu ürüne ilk yorumu siz yapın!

Yorum Yaz

TAKSİT SEÇENEKLERİ

ÖNERİLERİNİZ

Bu ürünün fiyat bilgisi, resim, ürün açıklamalarında ve diğer konularda yetersiz gördüğünüz noktaları öneri formunu kullanarak tarafımıza iletebilirsiniz.
Görüş ve önerileriniz için teşekkür ederiz.

Ürün resmi kalitesiz, bozuk veya görüntülenemiyor.

Ürün açıklamasında eksik bilgiler bulunuyor.

Ürün bilgilerinde hatalar bulunuyor.

Ürün fiyatı diğer sitelerden daha pahalı.

Bu ürüne benzer farklı alternatifler olmalı.

Montaj Detayı

Teknik Veri:

Tip	Tek aşama
Yapı	açılan bir çekirdek ile
LP/LS dişlisi	600/5
Sınıf	0,5
Güç [VA]	2,5VA
Sıklık	50÷60Hz
Maksimum çalışma voltajı	0,66 kV AC
Standart hayır	IEC 60044-1
Nominal ikincil akım Is	5A
Yalıtım arıza voltajı	3 kV/1 dak.
Terazi	0,9 kg
Güvenlik faktörü	FS˂ 5
S1/S2 bağlantısı	4 mm² vidalı terminaller
Boyutlar: A; B; C; D; E; F; G; H; VE; [mm]	50 mm; 80 mm; 78 mm; 116 mm; 146 mm; 33 mm; 33 mm; 35 mm; 33 mm;
Sıkma torku	0,5 nm
Çalışma sıcaklığı	-15 ÷ 50°C
Montaj konumu	dikey yatay
Kurulum	pano
Güvenlik düzeyi	IP20
