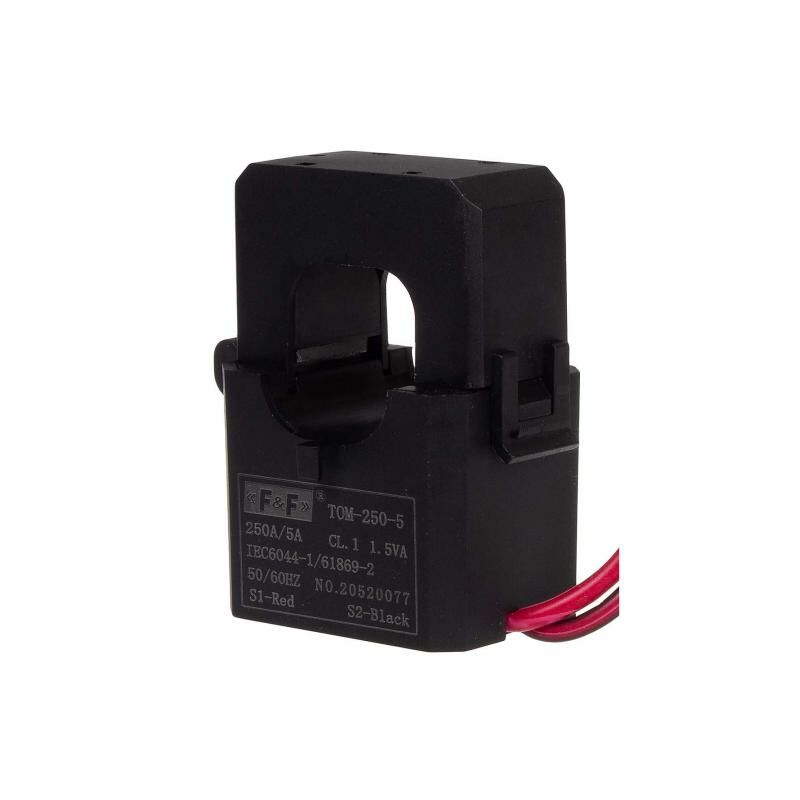

Minyatür akım trafosu TOM-200
TOM-200-5, 5902431674094
Ürün Açıklaması
Tek aşama.
Açılan bir çekirdek ile.
Dişli 200/5.
Güç 1,5 VA.
Akım trafosu, kontrol ve ölçüm cihazlarının ölçüm aralıklarına uyarlanarak yüksek akımları oransal olarak daha düşük değerlere çevirmek için kullanılır .
TOM-200 minyatür akım transformatörünün açık çekirdekli çalışma prensibi
Ölçülen akımın bulunduğu kablo , transformatörün ana deliğinden ( P1 / P2 ) geçer. Bu, birincil sargının bir dönüşüne eşdeğerdir. İkincil sargı terminalleri S1 ve S2, kontrol veya ölçüm cihazının ölçüm devresinin terminallerine bağlanır .
Her iki sargıdaki akımların oranı sabit bir değerdir. Bu bir akım transformatörüdür :
IPn/ ISn = N,
burada:
IPn dereceli birincil akım ;
ISn- nominal ikincil akım ;
N-dişli değeri.
İkincil sargıdan akan akımın değerinden, birincil sargıdan akan akımın değerini aşağıdaki formüle göre belirleriz:
ISm*N = IPm ,
Nerede:
ISm - ölçülen birincil akım ;
IPm - ölçülen ikincil akım .
ÖNEMLİ:
1. İkincil sistemin çapı 2,5 mm²'den az olmayan bir kabloyla bağlanması önerilir.
2. S2 terminalinin önerilen topraklaması .
3. Transformatör çalışırken sekonder sistemin bağlantısını kesmeyin. Yüksek voltaj meydana gelebilir ve bu durum kişilerin elektrik çarpmasına veya cihazın hasar görmesine neden olabilir.
Karşılaştırma Tablosu:
Teknik Veri:
|
Tip |
Tek aşama |
|
Yapı |
açılan bir çekirdek ile |
|
LP/LS dişlisi |
200/5 |
|
Sınıf |
1 |
|
Güç [VA] |
1.5VA |
|
Sıklık |
50÷60 Hz |
|
Maksimum çalışma voltajı |
0,66 kV AC |
|
Standart hayır |
IEC 60044-1 |
|
Nominal ikincil akım Is |
5A |
|
Yalıtım arıza voltajı |
2 kV/1 dak. |
|
Güvenlik faktörü |
FS ≤ 2 |
|
S1/S2 bağlantısı |
tel |
|
Çalışma sıcaklığı |
-15÷45°C |
|
Kurulum |
otobüs/kablo |
|
Güvenlik düzeyi |
IP20 |
|
Boyutlar: W; H; D; VE; B; C; [mm] |
45 mm, 67 mm, 35 mm, 23 mm, 24 mm, çap 22 mm |
