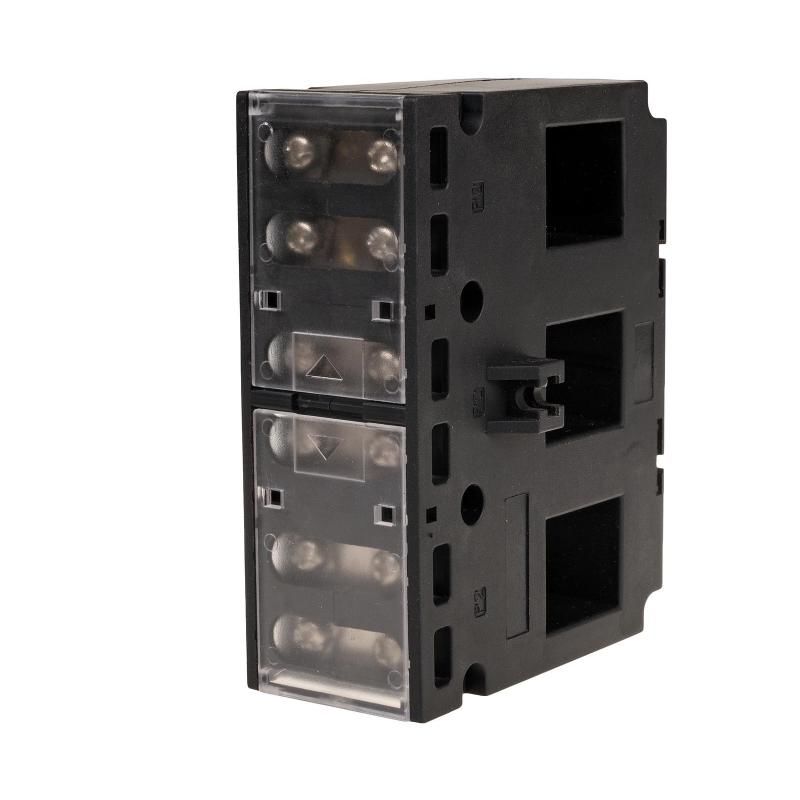

TP-150 akım trafosu
TP-150-5, 5902431671062
Ürün Açıklaması
3 fazlı.
Kapalı çekirdekli.
Dişli 150/5.
Güç 2,5 VA.
3 fazlı akım transformatörü (3'ü 1 arada), üç fazlı akımların dolaylı ölçümü için kullanılır. Tasarımı, doğrudan güç anahtarlarının (ABB Isomax serisi, Merlin Gerin NS serisi ve benzeri) çıkışlarına kurulum yapılmasına olanak tanıyarak , şalt sisteminde kurulum süresinden ve yerden tasarruf sağlar.
Üç fazlı akım transformatörü TP-150'nin çalışması
Ölçülen akıma sahip kablo, birincil sargının bir dönüşüne eşdeğer olan transformatörün ana deliğinden (P1/P2) geçer. İkincil sargı terminalleri S1 ve S2, kontrol veya ölçüm cihazının ölçüm devresi terminallerine bağlanır.
Her iki sargıdaki akımların oranı sabit bir değerdir ve akım oranı olarak adlandırılır: IPn/ISn=N, burada IPn - nominal birincil akım; ISn - nominal ikincil akım; N - dişli oranı değeri. İkincil sargıdan akan akımın değerinden, birincil sargıdan akan akımın değeri belirlenebilir: ISm*N=IPm, burada ISm - ölçülen birincil akım; IPm - ölçülen ikincil akım.
Dikkat!
İkincil sistemin çapı 2,5 mm²'den az olmayan bir kabloyla bağlanması tavsiye edilir.
S2 terminalinin önerilen topraklaması. Transformatör
çalışırken sekonder sistemin bağlantısının kesilmesi yasaktır(kişilerin elektrik çarpmasına veya cihazın hasar görmesine yol açacak yüksek gerilim olasılığı).
| tip | IP/I | Sınıf | güç [VA] |
delik boyutları P1/P2 [mm] |
boyutlar G×Y ×D [mm] |
ağırlık [kg] |
| TP-100 | 100/5 | 1 | 1.5 | 15×21 | 76.5×74 ×80 |
0,452 |
| TP-150 | 150/5 | 1 | 2.5 | 15×21 | 76,5 × 74 × 80 | 0,452 |
| TP-200 | 200/5 | 1 | 2.5 | 15×21 | 76,5 × 74 × 80 | 0,452 |
| TP-400 | 400/5 | 1 | 2.5 | 31×31 | 142 ×55 ×96 |
0,570 |
| TP-600 | 600/5 | 1 | 2.5 | 31×31 | 142 ×55×96 | 0,570 |
Teknik Veri:
|
Tip |
üç faz |
|
Yapı |
kapalı çekirdekli |
|
LP/LS dişlisi |
150/5 |
|
Sınıf |
1 |
|
Güç [VA] |
2,5VA |
|
Sıklık |
50÷60Hz |
|
Maksimum çalışma voltajı |
720VAC |
|
Standart hayır |
IEC 60044-1 |
|
Nominal ikincil akım Is |
5A |
|
Yalıtım arıza voltajı |
3 kV/1 dak. |
|
Delik boyutları P1/P2 |
15mm x 21mm |
|
Terazi |
0,452 kilo |
|
Güvenlik faktörü |
FS˂ 5 |
|
S1/S2 bağlantısı |
4 mm² vidalı terminaller |
|
Boyutlar GxYxD [mm] |
76,5 mm x 74 mm x 80 mm |
|
Termal kısa devre akımı (lth) |
60 x Giriş |
|
Dinamik kısa devre akımı (Idyn) |
2,55 x l'inci |
|
Sıkma torku |
0,5 nm |
|
Çalışma sıcaklığı |
-5÷40°C |
|
Montaj konumu |
dikey yatay |
|
Kurulum |
DIN rayı / pano / kablo |
|
Güvenlik düzeyi |
IP20 |
