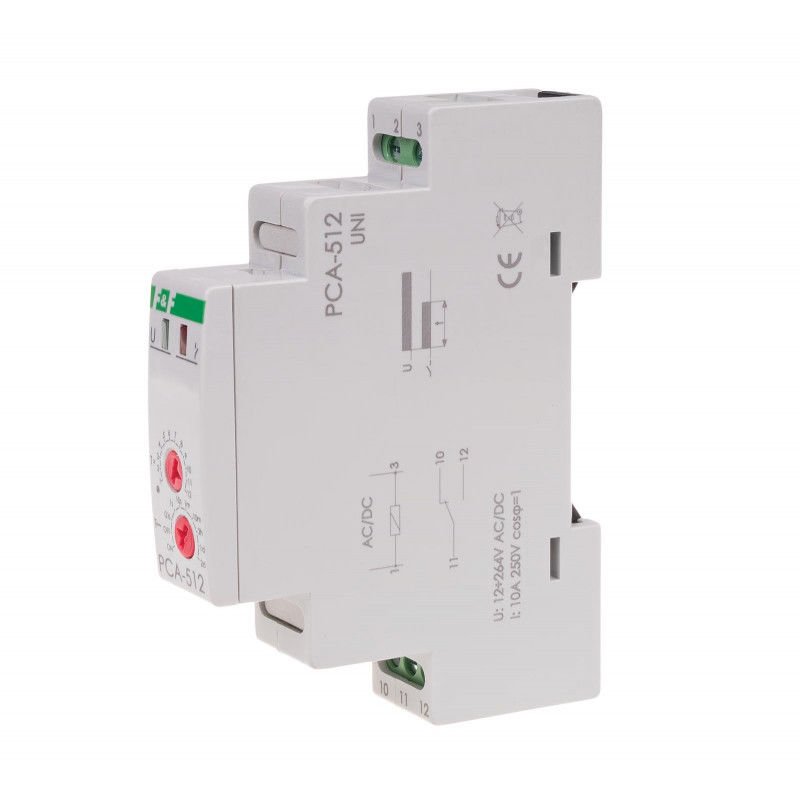

PCA-512 UNI Zaman rölesi
PCA-512UNI, 5908312591368
Ürün Açıklaması
PCA-512 UNI Zaman rölesi
Fonksiyon: gecikmeli kapatma Beslemevoltajı: 12÷264 V AC/DC
Montaj: 35 mm ray üzerinde
Zamanlama röleleri endüstriyel ve ev otomasyon sistemlerinde (örn. havalandırma, ısıtma, aydınlatma, sinyalizasyon vb.) zaman kontrolü için kullanılır .
PCA-512 UNI gecikmeli kapatma zamanı rölesi nasıl çalışır?
Röle açılıncaya kadar kontak 11-10 pozisyonunda kalır. Besleme gerilimi verildikten sonra kontak 11-12 konumlarına getirilir ve ayarlanan çalışma süresi ölçülür. Süre dolduktan sonra kontak 11-10 konumuna geri döner. Röle çalışma modunun yeniden etkinleştirilmesi, besleme gerilimi kesilip tekrar açıldıktan sonra mümkündür.
Dikkat!
* Güç kaynağı açıldığında sistem, zaman aralığı ayarlarının değiştirilmesine tepki vermez.
* Yeni ayarlanan zaman aralığında çalışma, gücü kapatıp tekrar açtıktan sonra gerçekleşir.
* Ayarlanan zaman aralığında güç açıldığında, zaman ayar değeri dahilinde zamanı sorunsuz bir şekilde ayarlamak mümkündür.
Zaman aralıkları
| 0,1 saniye: | 0,1÷1,2 sn |
| 1'ler: | 1÷12 sn |
| 10'lar: | 10÷120 sn |
| 1 dk: | 1÷12 dakika |
| 10 dk: | 10÷120 dakika |
| 2 saat: | 2÷24 saat |
| 1 gün: | 1÷12 gün (24÷288 saat) |
| 2. gün: | 2÷24 gün (48÷576 saat) |
AÇIK - güç kaynağı açıkken kontak 11-12 konumlarında kalıcı olarak açılır.
KAPALI - güç kaynağı açıkken kontak 11-10 konumunda kalıcı olarak açılır.
Teknik Veri:
|
Besleme gerilimi |
12÷264V AC/DC |
|
Çalışma modu |
gecikmeli kapanma |
|
Yönetici unsur |
röle |
|
Maksimum yük akımı |
10 A |
|
PIN konfigürasyonu |
1×NO/NC |
|
Kontak ayırma |
EVET |
|
Açma gecikmesi |
50 ms |
|
İletişim durumu göstergesi |
kırmızı LED |
|
Çalışma süresi - ayarlanabilir |
0,1s ÷ 576 saat |
|
Güç göstergesi |
LED yeşil |
|
bağlantı |
2,5 mm² vidalı terminaller |
|
Sıkma torku |
0,4Nm |
|
Güç tüketimi |
0,8W |
|
Çalışma sıcaklığı |
-25 ÷ 50 °C |
|
Boyutlar |
1 modül (18mm) |
|
Kurulum |
35mm ray üzerinde |
|
Güvenlik düzeyi |
IP20 |
